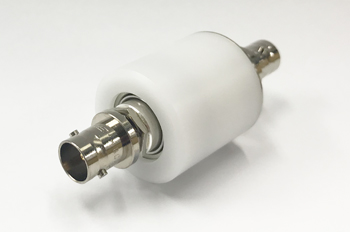

TSR7342
TSR7342(高周波タイプ 特性インピーダンス75Ω)
TSR7342は高周波信号用スリップリングです。両端BNCコネクタの一体型となっており、シリアル通信でFull-HD1080採用実績のあるスリップリングです。
TSR7342は特性インピーダンス75Ωの映像信号用スリップリングとして使用していただけます。電源用スリップリング、信号用スリップリングと組み合わせることにより、幅広い仕様に対応可能なスリップリングとなっております。
本品はご希望のコネクタでのカスタム製造が可能です。製作事例も掲載しておりますので、よろしければ併せてご覧ください。
仕様
極数 | 1極 |
---|---|
絶縁抵抗 |
DC500V-100MΩ以上 |
絶縁耐圧 |
AC1500V 1分間 |
接触抵抗 | 0.1Ω以下 |
回転数 | 60rpm |
回転方向 | CW-CCW |
使用温度 | -10℃~80℃ |
許容電流 |
0.1A以下 |
回転寿命 | 100万回転 |
